70X4C

时间:2018-06-08 14:33 作者:螺杆泵厂点击:次

70X4C

泰邦生产的70x4C,3G螺杆泵,3G三螺杆泵价格合理，三包一年，具有市场竞争力的高性能产品，为用户提供可靠、价格合理的泵类产品。

螺杆泵系

三螺杆泵

G型单螺杆

3GCL型船用

深入了解70X4C产品

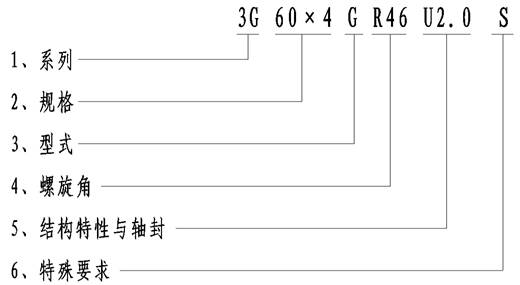

1、系列：G、C、C2系列三螺杆泵，符合三螺杆标准GB10886-2002。
2、规格：主杆外径×螺距个数。
3、型式：

G=立挂式安装泵(下联接)

C=单出口立式安装泵（上联接）

C₂=双出口立式安装泵（上联接）

4、螺旋角：螺杆的螺纹升角。
5.结构特性与轴封：
符号结构说明适用范围
1.0 骨架油封 - 介质润滑性良好，立式安装
2.0 2机械密封材料组合为硬对石墨 0表示密封的结构型式介质润滑性良好，温度小于80℃
6、特殊要求：S表示用户特殊要求，据不同要求分别以S1～S10区分表示，具体序号由工厂提供。
性能参数表 C与C₂系列6.3MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25×6C－W50	R46	0.22	13.2	0.8	6.3	1450	2.0	3	20	－	32	Y100L2－4B5
3G25×6C－W50	R46	0.4	24	1.44	6.3	2900	4.1	5.5	20	－	32	Y132S1－2B5
3G36×6C₂	R46	0.7	42	2.52	6.3	1450	7.2	11	25	25	60	Y160M－4B5
3G36×6C₂	R46	1.5	90	5.4	6.3	2900	14	18.5	25	25	60	Y160L－2B5
3 G45×6C₂	R42	1.26	75.8	4.55	6.3	1450	10.36	15	32	32	68	Y160L－4B5
3 G45×6C₂	R46	1.6	96	5.76	6.3	1450	13	15	32	32	68	Y160L－4B5
3G60×6C	R43	3.36	201.6	12.1	6.3	1450	28.22	37	40	－	150	Y225S—4B5
3G60×6C	R46	3.75	225	13.5	6.3	1450	29.6	37	40	－	150	Y225S—4B5
3G70×6C 3G70×6C₂	R36	4.67	280	16.8	6.3	1450	38.7	45	50	－	210	Y225M—4B5
	R40	5.3	318	19.1			44	55	50	－		Y250M—4V1
	R46	6.25	375	22.5			50	55	50	40		Y250M—4V1
3G80×6C	R38	7.1	426	25.56	6.3	1450	58.8	75	65	－	320	Y280S—4V1
	R40	8.35	501	30.06			64.5	75				Y280S—4V1
	R44	9.31	559	33.54			74.8	90				Y280M—4V1
	R46	10.15	609	36.54			78.5	90				Y280M—4V1
3G85×6C 3G85×6C₂	R46	12.2	733.3	44	6.3	1450	100	110	65	－	330	Y315S—4V1
3G85×6C 3G85×6C₂	R46	12.2	733.3	44	6.3	1450	100	110	65	50	330	Y315S—4V1
3G90×6C	R42	11.6	698.0	41.8	6.3	1450	97.5	110	100	－	380	Y315S—4V1
	R46	14.3	858	51.5			112	132				Y315M—4V1
	R50	15	900	55.8			125	132				Y315M—4V1
3G100×6C	R38	13.45	807	48.42	6.3	1450	112	132	100	－	415	Y315M—4V1
	R42	17.1	1026	61.56			127	160				Y315L1—4V1
	R46	20.1	1206	72.36			162.1	185				Y315L2—4V1

性能参数表C与C₂系列4.0MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25 × 6C	R46	0.22	13.2	0.8	4.0	1450	1.6	2.2	20	－	12.5	Y100L1－4 B5
3G25 × 6C	R46	0.5	30	1.8	4.0	2900	3.4	4	20	－	12.5	Y112M－2 B5
3G36 × 5C 3G36× 5 C—F 3G36×5C－FB	R46	0.7	42	2.52	4.0	1450	4.0	5.5	25	－	55	Y132S—4B5
3G36 × 5C 3G36× 5 C—F 3G36×5C－FB	R46	1.6	96	5.76	4.0	2900	9.1	11	25	－	55	Y160M1—2B5
3G45×4C₂	R42	1.42	85.4	5.12	4.0	1450	7.16	11	32	32	65	Y160M—4B5
	R46	1.72	103	6.18		1450	8.36	11				Y160M—4B5
	R42	3.1	185	11.1		2900	15..3	18.5				Y160L—2B5
	R46	3.68	221	13.25		2900	17.7	22				Y180M—2B5
3G60×4C	R43	3.67	220	13.2	4.0	1450	17.6	22	40	－	145	Y180L—4B5
3G60×4C	R46	4.22	253	15.18	4.0	1450	19.8	30	40	－	145	Y200L—4B5
3G70×4C 3G70×4C₂	R36	4.67	280	16.8	4.0	1450	22.4	30	50	－	155	Y200L—4B5
	R40	5.3	318	19.08			24.5	30	50	－	160	Y200L—4B5
	R46	6.73	404	24.24			31.2	37	50	40	160	Y225S—4B5
3G80×4C	R38	7.1	426	25.56	4.0	1450	37.8	45	65	－	240	Y225M—4B5
	R40	8.35	501	30.06			40	55				Y250M—4V1
	R44	9.31	559	33.54			43.1	55				Y250M—4V1
	R46	10.15	609	36.54			46.4	55				Y250M—4V1
3G85×4C 3G85×4C₂	R46	12	720	43.2	4.0	1450	64	75	65	－	260	Y280S—4V1
3G85×4C 3G85×4C₂	R46	12	720	43.2	4.0	1450	64	75	65	50	265	Y280S—4V1
3G90×4C	R42	11.5	690	41.4	4.0	1450	60.52	75	100	－	335	Y280S—4V1
	R46	14.3	858	51.48			66.1	90				Y280M—4V1
	R50	15	900	54			80	90				Y280M—4V1
3G100×4C	R38	13.45	807	48.42	4.0	1450	66.6	90	100	－	390	Y280M—4V1
	R42	17.1	1026	61.56			82	110				Y315S1—4V1
	R46	20.1	1206	72.36			90.8	110				Y315S1—4V1

F—表示带安全阀

性能参数表C与C₂系列2.5MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25×4C	R46	0.22	13.2	0.8	2.5	1450	1.1	1.5	20	－	12	Y90L－4 B5
3G25×4C	R46	0.5	30	1.8	2.5	2900	2.2	3	20	－	12	Y100L－2 B5
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	0.7	42	2.52	2.5	1450	3	4	25	25	37	Y112M－4B4
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	1.82	109.2	6.55	2.5	2900	6.0	7.5	25	－	37	Y132S2－2B5
3G45×3C₂	R42	1.42	85.4	5.12	2.5	1450	4.67	7.5	32	32	60	Y132M—4B5
	R46	1.72	103	6.18		1450	5.53	7.5				Y132M—4B5
	R42	3.1	185	11.1		2900	10.4	15				Y160M2—2B5
	R46	3.68	221	13.25		2900	11.9	15				Y160M2—2B5
3G45×4C₂	R54	2.36	142	8.52	2.5	1450	7.03	11	32	32	65	Y160M—4B5
3G45×4C₂	R54	4.98	299	17.94	2.5	2900	15.1	18.5	32	32	65	Y160L—2B5
3G60×3C	R43	3.67	220	13.2	2.5	1450	11.4	15	40	－	125	Y160L—4B5
3G60×3C	R46	4.22	253	15.18			12.8	15			125	Y160L—4B5
3G60×4C	R54	5.73	344	20.64			16.7	22			145	Y180L—4B5
3G70×3C 3G70×3C₂	R36	4.67	280	16.8	2.5	1450	14.1	18.5	50	－	135	Y180M—4B5
	R40	5.3	318	19.08			16.2	18.5	50	－	135	Y180M—4B5
	R46	6.73	404	24.24			20.5	22	50	40	143	Y180L—4B5
	R46	6.73	404	24.24			20.5	30	50	40	143	Y200L—4B5
3G70×4C 3G70×4C₂	R54	8.98	539	32.34	2.5	1450	27	37	50	—	157	Y225S—4B5
3G70×4C 3G70×4C₂	R54	8.98	539	32.34	2.5	1450	27	37	50	40	162	Y225S—4B5
3G80×3C	R38	7.1	426	25.56	2.5	1450	23.6	30	65	—	230	Y200L—4B5
	R40	8.35	501	30.06			24.9	30				Y200L—4B5
	R44	9.31	559	33.54			27.8	37				Y225S—4B5
	R46	10.15	609	36.54			30.0	37				Y225S—4B5
3G80×4C	R54	13.9	836	50.16	2.5	1450	41.0	55	65	—	245	Y250M—4V1
3G85×3C 3G85×3C₂	R46	12	720	43.2	2.5	1450	37.5	45	65	—	230	Y225M—4B5
3G85×3C 3G85×3C₂	R46	12	720	43.2	2.5	1450	37.5	45	65	50	235	Y225M—4B5
3G90×3C 3G90×3C₂	R42	11.5	690	41.4	2.5	1450	39.0	45	100	—	295	Y225M—4B5
	R46	14.3	858	51.48			42.6	55	100	80	300	Y250M—4V1
	R50	15	900	54			46.3	55	100	80	300	Y250M—4V1
3G90×4C	R54	19.65	1179	70.74	2.5	1450	55.5	75	100	—	335	Y280S—4V1
3G100×3C 3G100×3C₂	R38	13.45	807	48.42	2.5	1450	43.4	55	100	—	310	Y250M—4V1
	R42	17.1	1026	61.56			51.2	75	100	80	320	Y280S—4V1
	R46	20.1	1206	72.36			58.7	75	100	80	320	Y280S—4V1
3G100×4C	R54	27.11	1627	97.62	2.5	1450	76.3	90	100	—	390	Y280M—4V1

F—表示带安全阀

性能参数表C与C₂系列1.0MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25×4C	R46	0.24	14.4	0.86	1.0	1450	0.35	0.75	20	－	12	Y802－4 B5
3G25×4C	R46	0.62	37.2	2.23	1.0	2900	0.9	1.5	20	－	12	Y90S－2 B5
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	0.86	52	3.1	1.0	1450	1.2	2.2	25	25	37	Y100L1－4B5
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	1.9	114	6.84	1.0	2900	2.55	4.0	25	－	37	Y132S2－2B5
3G45×3C₂	R42	1.55	93.5	5.61	1.0	1450	2.17	3.0	32	32	60	Y100L2—4B5
	R46	1.87	112	6.72			2.48	4.0				Y112M—4B5
	R54	2.4	144	8.64			3.12	4.0				Y112M—4B5
	R42	3.18	190.1	11.4		2900	5.3	7.5				Y132S2—2B5
	R46	3.82	229	13.75			5.9	7.5				Y132S2—2B5
	R54	5.02	301.2	18.07			7.2	11				Y160M1—2B5
3G60×3C	R43	3.9	234	14.04	1.0	1450	5.28	7.5	40	—	125	Y132M—4B5
	R46	4.45	267	16.02			5.83	7.5				Y132M—4B5
	R54	5.816	349	20.94			7.36	11				Y160M—4B5
3G70×3C 3G70×3C₂	R36	4.92	295	17.7	1.0	1450	6.35	7.5	50	—	135	Y132M—4B5
	R40	5.48	329	19.74			7.46	11	50	—	135	Y160M—4B5
	R46	7.0	420	25.2			9.08	11	50	40	143	Y160M—4B5
	R54	9.0	540	32.4			11.4	15	50	40	143	Y160L—4B5
3G80×3C	R38	7.5	450	27	1.0	1450	9.6	15	65	—	230	Y160L—4B5
	R40	8.68	521	31.26			11.5	15				Y160L—4B5
	R44	9.73	584	35.04			12.7	15				Y160L—4B5
	R46	10.53	632	37.92			13.4	18.5				Y180M—4B5
	R54	14.08	845	50.7			17.4	22				Y180L—4B5
3G85×3C 3G85×3C₂	R46	12.67	760	45.6	1.0	1450	16.1	18.5	65	—	230	Y180M—4B5
3G85×3C 3G85×3C₂	R46	12.67	760	45.6	1.0	1450	16.1	18.5	65	50	235	Y180M—4B5
3G90×3C 3G90×3C₂	R42	12.3	738	44.28	1.0	1450	16.6	22	100	—	295	Y180L—4B5
	R46	15.2	912	54.72			19.2	30	100	—	295	Y200L—4B5
	R50	16.46	988	59.28			21.1	30	100	80	300	Y200L—4B5
	R54	19.65	1179	70.74			24.4	30	100	80	300	Y200L—4B5
3G100×3C 3G100×3C₂	R38	14.77	886	53.16	1.0	1450	20.2	30	100	—	310	Y200L—4B5
	R42	17.53	1052	63.12			23.4	30	100	—	310	Y200L—4B5
	R46	20.51	1231	73.86			26.4	37	100	80	320	Y225S—4B5
	R54	27.12	1627	97.62			33.5	45	100	80	320	Y225M—4B5
