3G90X6G

时间:2013-06-08 15:05 作者:螺杆泵厂点击:次

3G90X6G

泰邦生产的3G90X6G,三螺杆泵,3G螺杆泵质量好，价格合理,寿命长等特点。我厂是一家专业生产﹑科研﹑开发﹑销售﹑服务于一体的现代化制造螺杆泵企业。

螺杆泵系

三螺杆泵

G型单螺杆

3GCL型船用

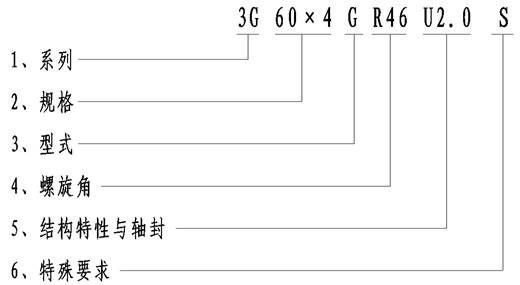

深入了解3G90X6G产品

1、系列：G、C、C2系列三螺杆泵，符合三螺杆标准GB10886-2002。
2、规格：主杆外径×螺距个数。
3、型式：
G=立挂式安装泵(下联接)
C=单出口立式安装泵（上联接）
C2=双出口立式安装泵（上联接）
4、螺旋角：螺杆的螺纹升角。
5、结构特性与轴封：
符号结构说明适用范围
1.0 骨架油封 - 介质润滑性良好，立式安装
2.0 2机械密封材料组合为硬对石墨 0表示密封的结构型式介质润滑性良好，温度小于80℃
6、特殊要求：S表示用户特殊要求，据不同要求分别以S1～S10区分表示，具体序号由工厂提供。

性能参数表 G系列6.3MPa高压三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
3G45×6G	R42	1.26	75.8	4.55	6.3	1450	10.36	15	65	50	80	Y160L－4B5
3G45×6G	R46	1.6	96	5.76	6.3	1450	13	15	65	50	80	Y160L－4B5
3G55×6G	R36	2.14	128.6	7.71	6.3	1450	17.57	22	80	65	150	Y180L—4B5
	R40	2.39	143.5	8.61			19.2	30				Y200L—4B5
	R46	2.83	170	10.2			23.4	30				Y200L—4B5
3G60×6G	R43	3.36	201.6	12.1	6.3	1450	28.22	37	80	65	165	Y225S—4B5
3G60×6G	R46	3.75	225	12.5	6.3	1450	29.6	37	80	65	165	Y225S—4B5
3G70×6G	R36	4.67	280	16.8	6.3	1450	38.7	45	125	100	350	Y225M—4B5
	R40	5.3	318	19.1			44	55				Y250M—4V1
	R46	6.25	375	22.5			50	55				Y250M—4V1
3G80×6G	R38	7.1	426	25.56	6.3	1450	58.8	75	125	80	360	Y280S—4V1
	R40	8.35	501	30.06			64.5	75				Y280S—4V1
	R44	9.31	559	33.54			74.8	90				Y280M—4V1
	R46	10.15	609	36.54			78.5	90				Y280M—4V1
3G85×6G	R46	12.2	733.3	44	6.3	1450	100	110	125	80	370	Y315S—4V1
3G90×6G	R42	11.6	698.0	41.8	6.3	1450	97.5	110	150	100	400	Y315S—4V1
	R46	14.3	858	51.5			112	132				Y315M—4V1
	R50	15.0	900	54.0			125	132				Y315M—4V1
3G100×6G	R38	13.45	807	48.42	6.3	1450	112	132	150	100	450	Y315M—4V1
	R42	17.1	1026	61.56			127	160				Y315L1—4V1
	R46	20.1	1206	73.36			162.1	185				Y315L2—4V1

性能参数表 G系列4.0MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
3G45×4G	R42	1.42	85.4	5.12	4.0	1450	7.16	11	65	50	68	Y160M—4B5
	R46	1.72	103	6.18		1450	8.36	11				Y160M—4B5
	R42	3.1	185	11.1		2900	15..3	18.5				Y160L—2B5
	R46	3.68	221	13.25		2900	17.7	22				Y180M—2B5
3G55×4G	R36	2.13	128	7.68	4.0	1450	10.5	15	80	65	120	Y160L—4B5
	R40	2.5	150	9.0			11.9	15				Y160L—4B5
	R46	3.13	188	11.28			14.7	18.5				Y180M—4B5
3G60×4G	R43	3.67	220	13.2	4.0	1450	17.6	22	100	80	135	Y180L—4B5
3G60×4G	R46	4.22	253	15.18	4.0	1450	19.8	30	100	80	135	Y200L—4B5
3G70×4G	R36	4.67	280	16.8	4.0	1450	22.4	30	125	100	214	Y200L—4B5
	R40	5.3	318	19.08			24.5	30				Y200L—4B5
	R46	6.73	404	24.24			31.2	37				Y225S—4B5
3G80×4G	R38	7.1	426	25.56	4.0	1450	37.8	45	125	100	230	Y225M—4B5
	R40	8.35	501	30.06			40	55				Y250M—4V1
	R44	9.31	559	33.54			43.1	55				Y250M—4V1
	R46	10.15	609	36.54			46.4	55				Y250M—4V1
3G85×4G	R46	12	720	43.2	4.0	1450	64	75	125	80	250	Y280S—4V1
3G90×4G	R42	11.5	690	41.4	4.0	1450	55.7	75	150	125	350	Y280S—4V1
	R46	14.3	858	51.48			66.1	90				Y280M—4V1
	R50	15	900	54			80	90				Y280M—4V1
3G100×4G	R38	13.45	807	48.42	4.0	1450	66.6	90	150	125	410	Y280M—4V1
	R42	17.1	1026	61.56			82	110				Y315S1—4V1
	R46	20.1	1206	72.36			90.8	110				Y315S1—4V1

性能参数表 G系列2.5MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
3G45×4G	R42	1.5	90.1	5.4	2.5	1450	4.67	7.5	65	50	68	Y132M—4B5
	R46	1.8	108	6.48		1450	5.53	7.5				Y132M—4B5
	R42	3.15	189	11.34		2900	10.4	15				Y160M2—2B5
	R46	3.75	225	13.5		2900	11.9	15				Y160M2—2B5
	R54	2.36	142	8.52		1450	7.03	11				Y160M—4B5
	R54	4.98	299	17.94		2900	15.1	18.5				Y160L—2B5
3G55×4G	R36	2.28	137	8.22	2.5	1450	6.69	11	80	65	120	Y160M—4B5
	R40	2.6	156	9.36			7.71	11				Y160M—4B5
	R46	3.25	195	11.7			9.52	15				Y160L—4B5
	R54	4.27	256	15.36			12.4	15				Y160L—4B5
3G60×4G	R43	3.82	229	13.74	2.5	1450	11.4	15	100	80	135	Y160L—4B5
	R46	4.35	261	15.66			12.8	15				Y160L—4B5
	R54	5.73	344	20.64			16.7	22				Y180L—4B5
3G70×4G	R36	4.87	292	17.52	2.5	1450	14.1	18.5	125	100	214	Y180M—4B5
	R40	5.43	326	19.56			16.2	18.5				Y180M—4B5
	R46	6.93	416	24.96			20.5	30				Y200L—4B5
	R54	8.98	539	32.34			27	37				Y225S—4B5
3G80×4G	R38	7.35	441	26.46	2.5	1450	23.6	30	125	100	230	Y200L—4B5
	R40	8.53	512	30.72			24.9	30				Y200L—4B5
	R44	9.58	575	34.5			27.8	37				Y225S—4B5
	R46	10.43	626	37.56			30.0	37				Y225S—4B5
	R54	13.9	836	50.16			41.0	55				Y250M—4V1
3G85×4G	R46	13.1	786	47.16	2.5	1450	37.5	45	125	80	250	Y225M—4B5
3G90×4G	R42	12.3	738	44.28	2.5	1450	39.0	45	150	125	350	Y225M—4B5
	R46	14.91	895	53.7			42.6	55				Y250M—4V1
	R50	15.5	930	55.8			46.3	55				Y250M—4V1
	R54	19.65	1179	70.74			55.5	75				Y280S—4V1
3G100×4G	R38	14.77	886	53.13	2.5	1450	43.4	55	150	125	410	Y250M—4V1
	R42	17.53	1052	63.12			51.2	75				Y280S—4V1
	R46	20.5	1231	73.8			58.7	75				Y280S—4V1
	R54	27.12	1627	97.62			76.3	90				Y280M—4V1

性能参数表 G系列1.0MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	进口 mm	出口 mm	单机 kg	电机型号 (Y系列)
3G45×4G	R42	1.59	95.4	5.72	1.0	1450	2.17	3.0	65	50	68	Y100L2—4B5
	R46	1.9	114	6.84			2.48	4.0				Y112M—4B5
	R54	2.5	150	9.0			3.12	4.0				Y112M—4B5
	R42	3.25	195	11.7		2900	5.3	7.5				Y132S2—2B5
	R46	3.85	231	13.86			5.9	7.5				Y132S2—2B5
	R54	5.12	307	18.42			7.2	11				Y160M1—2B5
3G55×4G	R36	2.37	142	8.52	1.0	1450	3.03	4.0	80	65	120	Y112M—4B5
	R40	2.7	162	9.72			3.53	5.5				Y132S—4B5
	R46	3.38	203	12.18			4.25	5.5				Y132S—4B5
	R54	4.48	269	16.14			5.42	7.5				Y132M—4
3G60×4G	R43	3.97	238	14.28	1.0	1450	5.28	7.5	100	80	135	Y132M—4B5
	R46	4.52	271	16.26			5.83	7.5				Y132M—4B5
	R54	6.0	360	21.6			7.36	11				Y160M—4B5
3G70×4G	R36	5.02	301	18.06	1.0	1450	6.35	7.5	125	100	214	Y132M—4B5
	R40	5.6	336	20.16			7.46	11				Y160M—4B5
	R46	7.17	430	25.8			9.08	11				Y160M—4B5
	R54	9.35	561	33.66			11.4	15				Y160L—4B5
3G80×4G	R38	7.6	455.7	27.34	1.0	1450	9.8	15	125	100	230	Y160L—4B5
	R40	8.77	526	31.56			11.5	15				Y160L—4B5
	R44	9.88	593	35.58			12.7	15				Y160L—4B5
	R46	10.73	644	38.64			13.4	18.5				Y180M—4B5
	R54	14.43	866	51.96			17.4	22				Y180L—4B5
3G85×4G	R46	13.33	800	48	1.0	1450	16.6	22	125	80	250	Y180L—4B5
3G90×4G	R42	12.7	762	45.72	1.0	1450	16.6	22	150	125	350	Y180L—4B5
	R46	15.5	930	55.8			19.2	30				Y200L—4B5
	R50	17.3	1038	62.28			21.1	30				Y200L—4B5
	R54	20.3	1218	7308			24.4	30				Y200L—4B5
3G100×4G	R38	15.13	908	54.48	1.0	1450	20.2	30	150	125	410	Y200L—4B5
	R42	18.05	1082	65.0			23.4	30				Y200L—4B5
	R46	21.08	1265	75.9			26.4	37				Y225S—4B5
	R54	27.92	1675	100.5			33.5	45				Y225M—4B5
