天津3GR20X4-46

时间:2018-06-08 15:48 作者:螺杆泵厂点击:次

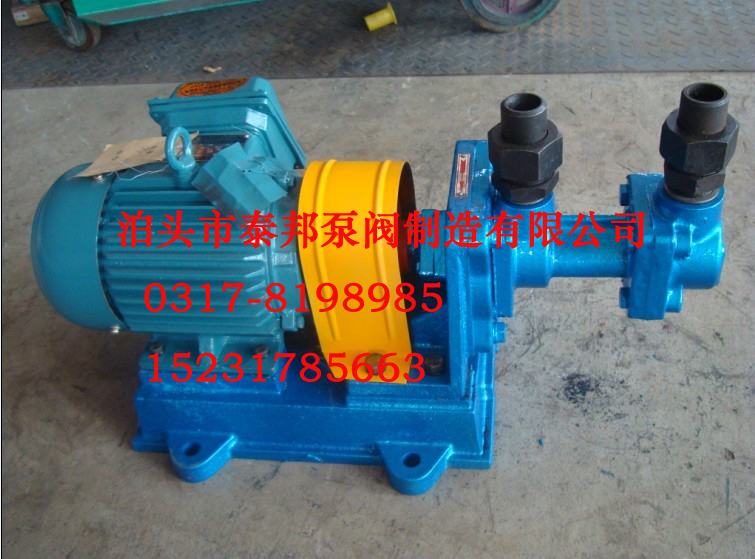

天津3GR20X4-46

天津螺杆泵,3GR20X4-46,25X4-46,3G螺杆泵适用于输送机械油、锭子油、变压器油、重油和渣油等,充分满足客户和市场需求，为实现发展成为螺杆泵品牌

三螺杆泵

3G三螺杆

3GR螺杆泵

3GR型三螺

深入了解天津3GR20X4-46产品

一、3G螺杆泵的工作原理

螺杆泵依靠螺杆相互啮合空间的容积变化来输送液体。当螺杆转动时吸入腔一端的密封线连续地向排出腔一端作轴向移动，使吸入腔的容积增大，压力降低，液体在压差作用下沿吸入管进入吸入腔。随着螺杆的转动，密封腔内的液体连续而均匀地沿轴向移动到排出腔，由于排出腔一端的容积逐渐缩小，即将液体排出。
螺杆泵属于容积式泵，它的压力决定于与它连接的管路系统的总阻力。

二、3GR螺杆泵的特点：
         ①优异的自吸性能。
         ②几乎为零的流量脉动。
         ③简单紧凑的结构。
         ④极其简单的维护要求。
         ⑤让您满意的使用寿命。
         ⑥输送介质无泡沫和涡流。

三、输送介质的种类：
        1、润滑性液体，如机械油、锭子油、变压器油、重油和渣油等；
        2、低润滑性液体，如蜡油、轻柴油和重柴油、高温沥青、煤焦油等
        3、粘性液体，如润滑油脂、粘胶液、沥青等。

四、3G三螺杆泵的选型须知

    尽管三螺杆泵有诸多优势，但若选型不当，则不仅得不到满意的运行效果，而且会导致泵的噪音和振动，甚至严重损坏泵的内部零件，使泵系统不能正常工作，因此，选型人员应多方慎重考虑，合理选型，时应向我厂技术部门咨询。
三螺杆泵选型时，要尽可能详尽地了解泵的使用条件，除了运行参数，如流量，压力需要清楚以外，输送介质的特性如介质的腐蚀性，含汽量，含固溶物的比率及固体颗粒的大小，以及介质的工作温度，粘度，比重，对材料的腐蚀性等和泵装置的吸入条件，安装条件均要了解，根据我们的经验，三螺杆泵选型时应注意以下几点：
1. 泵转速的选择
   以输送介质粘度和泵的规格确定转速范围：
  1.1 输送高粘度介质时，泵应选低转速，若粘度较低，相应可选择高转速：
介质粘度〉150cst时，对于大规格的泵（主杆外径60mm以上），转速以970rpm或720rpm为宜，如果粘度更高（粘度）600cst）如粘胶液，可降低转速使用，推荐200-500rpm；
对于小规格的泵，介质粘度〉150cst时，转速以1450rpm或970rpm为宜，如果粘度更高（粘度）600cst），可降低转速使用，推荐300-600rpm；

1.2由于泵的转速越高，在相同性能参数下，泵的体积就越小，但由于转速高，摩擦功率高，泵的磨损就大，寿命就短，如果输送介质的润滑性比较差或含有微量杂质，应选择较低转速，以使泵保持较长的寿命，推荐在1450rpm以下。
2. 结构的选择可根据泵的安装和使用条件参考三螺杆泵的系列和型式来进行，原则上：
2.1 输送润滑性油类，温度在80°C以下选择内置轴承结构的泵；
2.2 温度超过80°C或输送介质润滑性差时，选择外置轴承结构的泵；
2.3 输送流动性差，粘度较高的介质或需要所输送介质进行加热或保温时选择双层加热泵体结构的泵；
2.4 高温输送时，应选择耐高温的材料所制成的泵，请与我厂联系。
3. 泵材料组合的选择：
输送不同性质的介质，需不同材料组合。

1.三螺杆泵分为体套合一和体套分离两种。

体套合一泵的材料组合如下：

材料组合代码

Material code

泵体/衬套

Casing/Insert

适用范围

Using range

W10

W20

W30

W40

W50

HT200

ZCuSn5Pb5Zn5

ZCuSn10Pb1

ZL109

QT450-10

可低压输送润滑性好粘度适当的液体，如重燃油。

在较高压力下，输送润滑性较差、粘度较低液体，如重油、燃油。

可输送粘度低且润滑性差的介质，如柴油、轻燃油。

可输送低压且粘度适当的润滑性好的液体。

可低压输送润滑性差粘度适当的液体，如原油、燃油。

体套分离泵的材料组合如下：

材料组合代码 Material code	泵体 Casing	衬套 Insert	适用范围 Using range
W12	HT200	ZCuSn5Pb5Zn5	在较高压力下，输送润滑性较差、粘度较低液体，如重油、燃油。
W13	HT200	ZCuSn10Pb1	可输送粘度低且润滑性差的介质，如柴油、轻燃油。
W14	HT200	ZL109	可低压输送润滑性好，粘度适当的液体（如润滑油）。
W15	HT200	QT450-10	可输送润滑性差且含有细微杂质的液体（如渣油）。
W22 W23	焊接Q235 焊接Q235	ZCuSn5Pb5Zn5 ZCuSn10Pb1	用于特殊场合（如水电用泵），在较高压力下输送润滑性好黏度适当的介质。也可在稍低的压力下输送润滑性差的介质如重油、燃油，轻柴油等。

4. 关于泵的吸入能力可查阅样本提供的NPSHR值。
5. 配套电机的选配
泵的选型确定后，根据样本数据可查到泵的轴功率N，该轴功率再加上一定的功率储备后，作为选配电机的依据，一般电机功率Nm应不小于泵轴功率N乘以功率储备系数K后所得值，K值可参照下表取值

N（KW)	N<5	5<N<10	10<N<50	N>50
K	1.25	1.2	1.15	1.1

一般可遵循以下原则作粗略估算，若需比较准确的数据可向专业人员咨询。
· 三螺杆泵的流量、压力在相同转速、粘度时近似呈直线关系，压力越高，流量越小。
· 相同粘度、压力下，泵的流量与转速近似成正比。
· 相同转速、粘度下，轴功率与压力近似成正比。
· 同一粘度、压力下，轴功率与转速近似成正比。
· 粘度增大时，流量和轴功率均增加，但由于其中关系较复杂，必要时可向专业人员咨询。
只要选型得当，维护合理，三螺杆泵就可达到令人满意的运行效果。
卧式三螺杆泵性能参数

泵型号		流量		压力 P MPa	转速 n r/min	功率p(kw)		允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
泵型号		M³/h	L/min	压力 P MPa	转速 n r/min	轴功率	电机功率	允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
3G 3GC 3GR 3GCR (75cst)	20×4	1	16.67	1.0	2900	0.68	0.75	6	20	15	8	801-2B3(2B5)
		0.8	13.33	2.5	2900	1.1	1.5	6				90S-2B3(2B5)
		0.4	6.67	1.0	1450	0.3	0.55	6.5				801-4B3(4B5)
		0.3	5	2.5	1450	0.5	0.75	6.5				802-4B3(4B5)
	20×6	0.8	13.33	4.0	2900	1.7	2.2	6	20	15	9	90L-2B3(2B5)
		0.6	10	6.0	2900	2.7	3	6				100L-2B3(2B5)
		0.3	5	4.0	1450	0.8	1.1	6.5				90S-4B3(4B5)
		0.2	3.33	6.0	1450	1.35	1.5	6.5				90L-4B3(4B5)
	25×4	2.0	33.33	1.0	2900	1.1	1.5	6	25	20	9	90S-2B3
		1.6	26.67	2.5	2900	2.2	3	6				100L-2B3
		0.8	13.33	1.0	1450	0.5	0.75	6.5				802-4B3
		0.6	10	2.5	1450	1.1	1.5	6.5				90L-4B3
	25×6	1.6	26.67	4.0	2900	3.4	4	6	25	20	11	112M-2B3
		1.4	23.33	6.0	2900	5	5.5	6				132S1-2B3
		0.6	10	4.0	1450	1.6	2.2	6.5				100L1-4B3
		0.4	6.67	6.0	1450	2.5	3	6.5				100L2-4B3
	30×4	3.6	60	1.0	2900	1.9	2.2	5.5	32	25	15	90L-2B3(2B5)
		3.2	53.33	2.5	2900	3.8	4	5.5				112M-2B3(2B5)
		1.6	26.67	1.0	1450	0.9	1.5	6				90L-4B3(4B5)
		1.2	20	2.5	1450	1.9	2.2	6				100L1-4B3(4B5)
	36×4	6.5	108.33	1.0	2900	3.2	4	5	50	40	21	112M-2B3
		6	100	2.5	2900	6.2	7.5	5				132S2-2B3
		2.8	46.67	1.0	1450	1.6	2.2	5.5				100L1-4B3
		2.4	40	2.5	1450	3.1	4	5.5				112M-4B3
3Gr 3GCr (3cst)	20×4	0.8	13.33	1.0	2900	0.6	0.75	5.5	20	15	8	801-2B3(2B5)
	20×4	0.3	5	1.0	1450	0.2	0.55	5.5	20	15	8	801-4B3(4B5)
	20×6	0.6	10	2.5	2900	1.1	1.5	4	20	15	9	90S-2B3(2B5)
	20×6	0.2	3.33	2.5	1450	0.4	0.75	4	20	15	9	802-4B3(4B5)
	25×4	1.6	26.67	1.0	2900	1.1	1.5	4	25	20	9	90S-2B3
	25×4	0.6	10	1.0	1450	0.5	0.75	4	25	20	9	802-4B3
	25×6	1.4	23.33	2.5	2900	2.2	3	4	25	20	11	100L-2B3
	25×6	0.4	6.67	2.5	1450	1.1	1.5	4	25	20	11	90L-4B3
	30×4	3.2	53.33	1.0	2900	2.0	2.2	4	32	25	15	90L-2B3(2B5)
	30×4	1.2	20	1.0	1450	0.9	1.5	4	32	25	15	90L-4B3(4B5)
	36×4	6	100	1.0	2900	3.2	4	4	50	40	21	112M-2B3
	36×4	2.4	40	1.0	1450	1.6	2.2	4	50	40	21	100L1-4B3

泵型号		流量		压力 P MPa	转速 n r/min	功率p(kw)		允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
泵型号		M³/h	L/min	压力 P MPa	转速 n r/min	轴功率	电机功率	允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
3G 3GC 3GR 3GCR (75cst)	36×6 A	6	100	4.0	2900	10	15	5	50	40	25	Y160M2-2B3
		5	83.33	6.0	2900	15.5	18.5	5				Y160L-2B3
		2.4	40	4.0	1450	4.8	5.5	5.5				Y132S-4B3
		2	33.33	6.0	1450	7.7	11	5.5				Y160M-4B3
	36×6 B	6	100	4.0	2900	10	15	5	50	40	42	Y160M2-2B3
		5	83.33	6.0	2900	15.5	18.5	5				Y160L-2B3
		2.4	40	4.0	1450	4.8	5.5	5.5				Y132S-4B3
		2	33.33	6.0	1450	7.7	11	5.5				Y160M-4B3
	42×4 A	10.5	175	1.0	2900	4.9	5.5	4.5	65	40	60	Y132S1-2B3
		10	166.67	2.5	2900	9.5	15	4.5				Y16M2-2B3
		4.8	80	1.0	1450	2.4	4	5				Y112M-4B3
		4.2	70	2.5	1450	4.7	5.5	5				Y132S-4B3
	42×6 A	10	166.67	4.0	2900	16	18.5	4.5	65	40	70	Y160L-2B3
		9	150	6.0	2900	21.5	30	4.5				Y200L1-2B3
		4.2	70	4.0	1450	7.5	11	5				Y160M-4B3
		3.6	60	6.0	1450	10	15	5				Y160L-4B3
3Gr 3GCr (3cst)	36×6 A	5	83.33	2.5	2900	6.2	7.5	4	50	40	25	Y132S2-2B3
	36×6 A	2	33.33	2.5	1450	3.1	4	4	50	40	25	Y112M-4B3
	36×6 B	5	83.33	2.5	2900	6.2	7.5	4	50	40	42	Y132S2-2B3
	36×6 B	2	33.33	2.5	1450	3.1	4	4	50	40	42	Y112M-4B3
	42×4 A	10	166.67	1.0	2900	4.5	5.5	4	65	40	60	Y132S1-2B3
	42×4 A	4.2	70	1.0	1450	2.4	4	4	65	40	60	Y112M-4B3
	42×6 A	9	150	2.5	2900	10.5	15	4	65	40	70	Y160M2-2B3
	42×6 A	3.6	60	2.5	1450	4.8	5.5	4	65	40	70	Y132S-4B3
3GW 3GCW (3cst)	36×6 A	5	83.33	2.5	2900	6.2	7.5	4	50	40	25	Y132S2-2B3
	36×6 A	2	33.33	2.5	1450	3.1	4	4	50	40	25	Y112M-4B3
	42×4 A	4.2	70	1.0	1450	2.4	4	4	65	40	60	Y112M-4B3
	42×4 A	2.3	38.33	1.0	970	1.9	2.2	4	65	40	60	Y112M-6B3
	42×6 A	3.6	60	2.5	1450	4.8	5.5	4	65	40	70	Y132S-4B3
	42×6 A	1.8	30	2.5	970	2.6	3	4	65	40	70	Y132S-6B3

泵型号		流量		压力 P MPa	转速 n r/min	功率p(kw)		允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
泵型号		M³/h	L/min	压力 P MPa	转速 n r/min	轴功率	电机功率	允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
3G 3GC 3GR 3GCR (75cst)	50×2	17.5	291.67	0.6	2900	5.2	5.5	4.5	80	50	80	132S1-2B3
		16	266.67	1.0	2900	8.1	11	4.5				160M1-2B3
		8.2	136.67	0.6	1450	2.6	3	5				100L2-4B3
		7.5	125	1.0	1450	4.0	5.5	5				132S-4B3
	50×4A	17.5	291.67	1.6	2900	11.6	15	4.5	80	50	90	160M2-2B3
		16	266.67	2.5	2900	16.5	18.5	4.5				160L-2B3
		8.2	136.67	1.6	1450	5.8	7.5	5				132M-4B3
		7.5	125	2.5	1450	8.2	11	5				160M-4B3
	50×6B	17	283.33	4.0	2900	24.9	30	4.5	80	50	105	200L1-2B3
		16	266.67	6.0	2900	37.9	45	4.5				225M-2B3
		7.5	125	4.0	1450	12.45	15	5				160L-4B3
		6.8	113.33	6.0	1450	18.7	22	5				180L-4B3
	70×2	24	400	0.6	1450	7	11	4.5	100	65	105	160M-4B3
		23	383.33	1.0	1450	9.8	15	4.5				160L-4B3
		15	250	0.6	970	4.8	5.5	5				132M2-6B3
		14	233.33	1.0	970	6.5	7.5	5				160M-6B3
	70×3	22	366.67	1.0	1450	8.72	15	4.5	80	50	101	160L-4B3
				1.6		13.95	18.5					180M-4B3
				2.5		20.5	22					180L-4B3
	70×4	24	400	1.6	1450	14	18.5	4.5	100	65	120	180M-4B3
		22	366.67	2.5	1450	20.5	22	4.5				180L-4B3
		15	250	1.6	970	7.5	11	5				160L-6B3
		14	233.33	2.5	970	13.5	18.5	5				200L1-6B3
3Gr 3GCr (3cst)	50×2	16	266.67	0.4	2900	3.3	5.5	4	80	50	80	132S1-2B3
	50×2	7.5	125	0.4	1450	1.7	2.2	4	80	50	80	100L1-4B3
	50×4A	16	266.67	1.0	2900	8.1	11	4	80	50	90	160M1-2B3
	50×4A	7.5	125	1.0	1450	4.0	7.5	4	80	50	90	132M-4B3
	50×6B	16	266.67	2.5	2900	15.56	18.5	4.5	80	50	105	160L-1B3
	50×6B	6.8	113.33	2.5	1450	7.8	11	5	80	50	105	160M-4B3
	70×2	22	366.67	0.4	1450	5	7.5	4	100	65	105	132M-4B3
	70×2	13	216.67	0.4	970	3.5	4	4	100	65	105	132M1-6B3
	70×4	22	366.67	1.0	1450	9.5	15	4	100	65	120	160L-4B3
	70×4	13	216.67	1.0	970	6.5	11	4	100	65	120	160L-6B3
3GW 3GCW (3cst)	50×2	7.5	125	0.4	1450	1.7	2.2	4	80	50	80	100L1-4B3
	50×2	4.3	71.67	0.4	970	1.2	1.5	4	80	50	80	100L-6B3
	50×4A	7.5	125	1.0	1450	4.8	7.5	4	80	50	90	132M-4B3
	50×4A	4.3	71.67	1.0	970	3.5	4.0	4	80	50	90	132M1-6B3

泵型号		流量		压力 P MPa	转速 n r/min	功率p(kw)		允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
泵型号		M³/h	L/min	压力 P MPa	转速 n r/min	轴功率	电机功率	允许吸上真空高度 HS(m)	进口 mm	出口 mm	泵重量 w(kg)	电机型号 (Y系列)
3G 3GC 3GR 3GCR (75cst)	85×2	43	716.67	0.6	1450	12.5	15	4.5	125	80	158	160L-4B3
		40	666.67	1.0	1450	18	22	4.5				180L-4B3
		28	466.67	0.6	970	8.5	11	5				160L-6B3
		25	416.67	1.0	970	10	15	5				180L-6B3
	85×4	43	716.67	1.6	1450	25	30	4.5	125	80	178	200L-4B3
		40	666.67	2.5	1450	36	45	4.5				225M-4B3
		28	466.67	1.6	970	19.5	22	5				200L2-6B3
		25	416.67	2.5	970	25.4	30	5				225M-6B3
	100×2	70	1166.67	0.6	1450	20	22	4	150	100	200	180L-4B3
		68	1133.33	1.0	1450	27.7	30	4				200L-4B3
		45	750	0.6	970	13.8	15	4.5				180L-6B3
		43	716.67	1.0	970	18.2	22	4.5				200L2-6B3
	110×2	94	1566	0.6	1450	23	30	4	200	150	225	Y200L-4B3
		90	1500	1.0	1450	34	45	4				Y225M-4B3
		60	1000	0.6	970	17.3	18.5	4.5				Y200L1-6B3
		56	933.3	1.0	970	27.7	30	4.5				Y225M-6B3
	110×4	94	1566	1.6	1450	53	75	4	200	150	325	Y280S-4B3
		90	1500	2.5	1450	80	90	4				Y280M-4B3
		60	1000	1.6	970	36	45	4.5				Y280S-6B3
		56	933.3	2.5	970	48	55	4.5				Y280M-6B3
3Gr 3GCr (3cst)	85×2	40	666.67	0.4	1450	8	15	4	125	80	158	160L-4B3
	85×2	25	416.67	0.4	970	4.2	11	4	125	80	158	160L-6B3
	85×4	40	666.67	1.0	1450	20	22	4	125	80	178	180L-4B3
	85×4	25	416.67	1.0	970	10.3	15	4	125	80	178	180L-6B3
	100×2	68	1133.33	0.4	1450	12.7	22	4	150	100	200	180L-4B3
	100×2	42	700	0.4	970	7.5	15	4	150	100	200	180L-6B3
	110×2	90	1500	0.4	1450	20	30	4	200	150	225	Y200L-4B3
	110×2	56	933.3	0.4	970	13.9	18.5	4	200	150	225	Y200L-6B3
	110×4	90	1500	1.0	1450	34	45	4	200	150	325	Y225M-4B3
	110×4	56	933.3	1.0	970	23	30	4	200	150	325	Y225M-6B3
